定義：

磁粉探傷儀的支桿法是一種局部通電磁化方法，用于發(fā)現(xiàn)支桿之間區(qū)域內(nèi)與支桿連線平行方向的缺陷，變動(dòng)支桿通電位置，可以發(fā)現(xiàn)不同方向的缺陷。檢測(cè)靈敏度高，機(jī)動(dòng)性強(qiáng)，方便靈活，不受試件形狀、尺度的限制，對(duì)于大型、復(fù)雜工件尤為適宜。

概述：

支桿法是CY-1000磁粉探傷儀、CY-2000磁粉探傷儀、CYD-3000移動(dòng)式磁粉探傷儀、CYD-5000移動(dòng)式磁粉探傷儀等機(jī)機(jī)型的常用檢測(cè)法。不受試件形狀、尺度的限制，對(duì)于大型、復(fù)雜工件尤為適宜。

檢測(cè)要求：

用支桿法(見(jiàn)圖1-1）磁化工件時(shí)，工件表面的磁場(chǎng)強(qiáng)度與磁化電流、支桿間距有關(guān)。

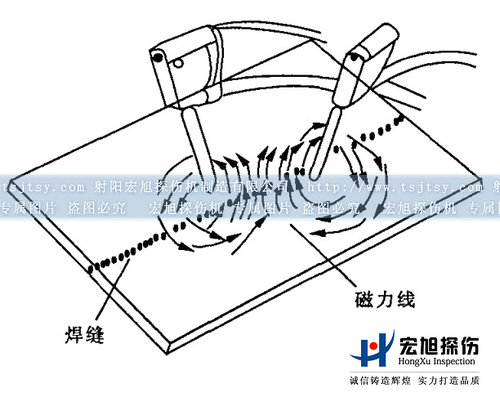

圖1-1 支桿法

磁化電流一定,支桿間距越大，工件表面磁場(chǎng)值就越小;支桿間距一定，工件表面磁場(chǎng)值隨磁化電流變化，電流值增大，磁場(chǎng)值也增大。在實(shí)際使用中，為了得到比較穩(wěn)定的適宜檢測(cè)的表面磁場(chǎng)值，磁化電流、支桿間距都有一定的規(guī)定。磁化電流一般根據(jù)被檢工件板厚選擇3. 5?5A/mm(間距）www.brhkehv.com.cn;支桿間距以150?200mm為宜，最大不超過(guò)300mm，最小不低于75mm。間距過(guò)大，磁場(chǎng)值達(dá)不到規(guī)定要求，間距過(guò)小,則會(huì)使電極附近磁力過(guò)密，產(chǎn)生與缺陷無(wú)關(guān)的磁痕。

注意事項(xiàng)：

磁粉探傷儀支桿法也可適用于管、棒材等軸類(lèi)工件，這時(shí)產(chǎn)生的磁場(chǎng)與直接通電法并無(wú)差異，如圖1 - 2所示是對(duì)小直徑長(zhǎng)鋼管的檢測(cè)。

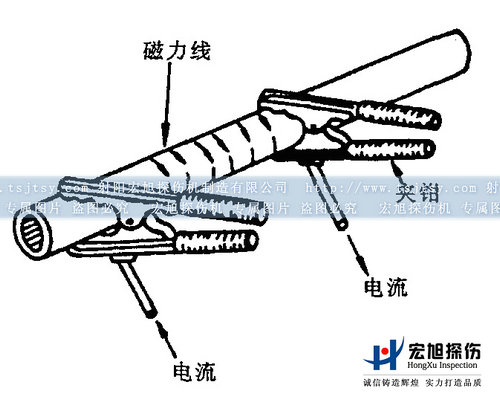

圖1-2 小直徑長(zhǎng)鋼管棒的周向磁化

支桿法是磁粉探傷儀支桿探頭直接對(duì)工件通電磁化的，如果磁粉探傷儀的支桿電極頭部與工件接觸不好，在接觸部位會(huì)產(chǎn)生火花，電弧影響工件表面質(zhì)量，對(duì)于拋光、電鍍表面應(yīng)避免使用。為保證接觸部位良好導(dǎo)電，在電極端應(yīng)配置鋼網(wǎng)或鉛墊；同時(shí)工件通電部位應(yīng)清除掉影響導(dǎo)電的氧化皮、油脂等臟物，避免因?qū)щ娒娣e太小而燒傷工件。此外，還應(yīng)注意，支桿接觸和離開(kāi)工件時(shí)，都應(yīng)在磁粉探傷儀斷電狀態(tài)下進(jìn)行，否則將產(chǎn)生電弧和火花。

專(zhuān)業(yè)的射陽(yáng)磁粉探傷機(jī)生產(chǎn)廠家就找射陽(yáng)宏旭探傷機(jī)制造有限公司。
