網站首頁 >> 專用磁粉探傷機
| 產品名稱 | 產品型號 | 產品規格 |
| 半軸 差速器殼熒光磁粉探傷機 | HCDG-2000 | 臺 |
概述：
HCDG-2000型微機控制熒光磁粉探傷機，專用于半軸、差速器殼等汽車零部件的無損檢測。
HCDG-2000型微機控制熒光磁粉探傷機的設計、生產制造嚴格按照中華人民共和國磁粉探傷機《GB/T 15822.3-2005無損檢測磁粉檢測第3部分：設備標準》、機械工業部行業磁粉探傷機《JB/T8290-2011》標準執行。
可滿足最長1200mm以內的汽車零部件熒光磁粉無損檢測。
設備特點：

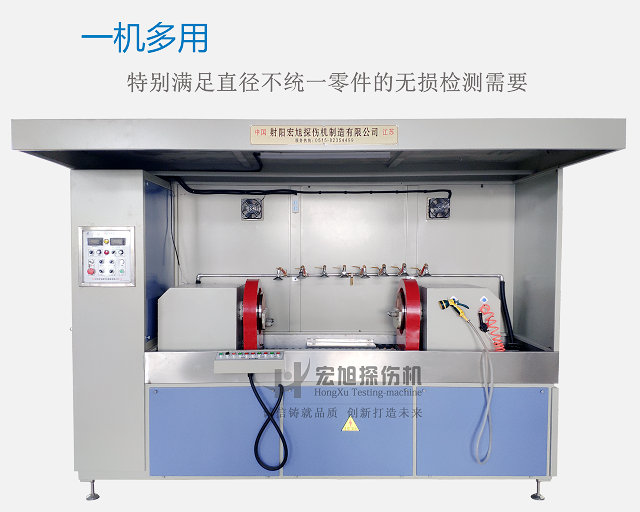

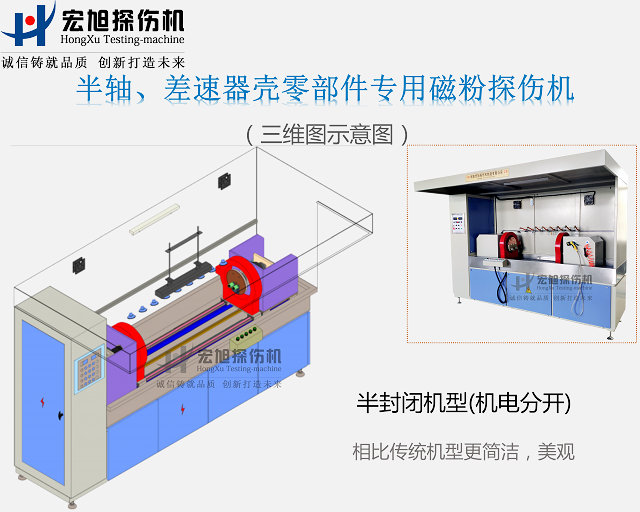

1、整機采用半封閉（機電分開）結構設計制造，相比傳統機型，整體簡潔美觀；
2、由于檢測的工件長短不一（最長約1100mm最短只有200多mm），另直徑不統一且直徑相差非常大，本機采用雙線圈氣缸推出，確保對長度600-1150mm的零部件一次性復合磁化；
3、設備針對一頭大小的工件設計有專用的可調節托架及托輥，可快速水平放置工件，便于電極夾緊磁化，可提高檢測效率減輕操作難度；
3、配套可移動輔助控制面板及腳踏開關，方便操作，機電分開結構，便于電器部分的檢修；
4、直線導軌可使磁化線圈及可移動電極箱的移動平穩順滑。
檢測原理：
本機對軸棒類零件表面及近表面的縱向裂紋缺陷采用直接通電法，周向裂紋缺陷采用線圈感應法進行檢測。（直接通電法：將工件夾持在探傷機兩電極之間，使電流沿軸向通過工件，電流在工件內部及其周圍建立一個閉合的周向磁場，用于檢測與磁場方向垂直、與電流方向平行的縱向缺陷。）
檢測步驟：
上料——夾緊——噴液磁化——顯示磁痕——熒光檢測——退磁
設備組成：

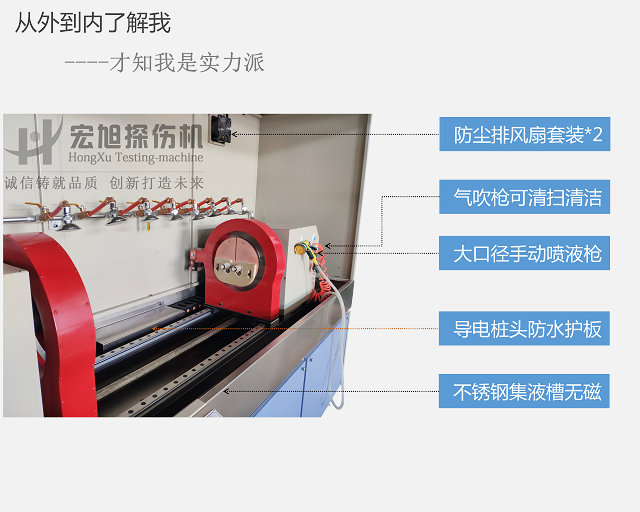

HCDG-5000型磁粉探傷機的機械床身采用臥式機電分開開合暗室結構，由固定電極箱、可移動電極箱、雙可移動磁化線圈、氣動夾緊磁化裝置、專用工件托架、磁懸液噴灑及回收裝置、半封閉暗室等組成。
技術參數：
序號 | 名稱 | 說明 |
1 | 輸入電源 | 380V 50HZ 三相四線 60A（瞬時2S） |
2 | 氣源氣壓 | 0.4--0.8MPa （用戶自備壓縮氣源） |
3 | 輸出電流 | 周向：0─2000A（數字顯示，連續可調，帶斷電相位控制） |
縱向：0─12000AT（數字顯示，連續可調，帶斷電相位控制） | ||
4 | 磁化方式 | 周向磁化、縱向磁化、復合磁化； |
周向采用通電法，縱向采用線圈感應法。 | ||
5 | 操作方式 | 自動控制和手動操作 |
含主控制面板、輔助控制面板、腳踏開關。 | ||
6 | 極間距 | 0-1200mm可調（電動調節） |
7 | 夾緊方式 | 氣缸氣動夾緊（氣源用戶自備）(電動旋轉、可點動) |
8 | 磁化線圈 | 兩只可移動線圈（氣缸推出、縮回）（獨立控制） |
9 | 暫載率 | 30% |
10 | 退磁效果 | Br≤0.2mT（衰減式退磁） |
11 | 靈敏度 | A型30/100 試片清晰顯示 |
12 | 暗室 | 半封閉暗室，前置滑動雙開門簾。 |
13 | 紫外線強度 | 距工件表面380mm處不小于4000μw/cm2 |
14 | 照明燈 | ×1 |
15 | 排風扇 | ×2 |
注明：本磁粉探傷機屬于非標定制型設備，工藝不斷改進中，如需采購，請聯系我公司提供所需檢測零件的外型尺寸，及檢測工藝要求，我公司技術人員會第一時間與您溝通，給您提供詳細的設備方案及準確價格，確保您所采購設備符合貴公司的需要以及先進性。
